Télémétrie/avec ou sans fil/Contrôle de vanne

Le Monitor R2-DX pilote l’irrigation dans toute situation sol/plante/climat/irrigation.

  • Mesure les sondes Watermark et sondes résistives.
  • Mesures enregistrées, transmises, routées, en ligne automatiquement.

Monitor R2-DX est conçu, réalisé et fabriqué 100% en France.

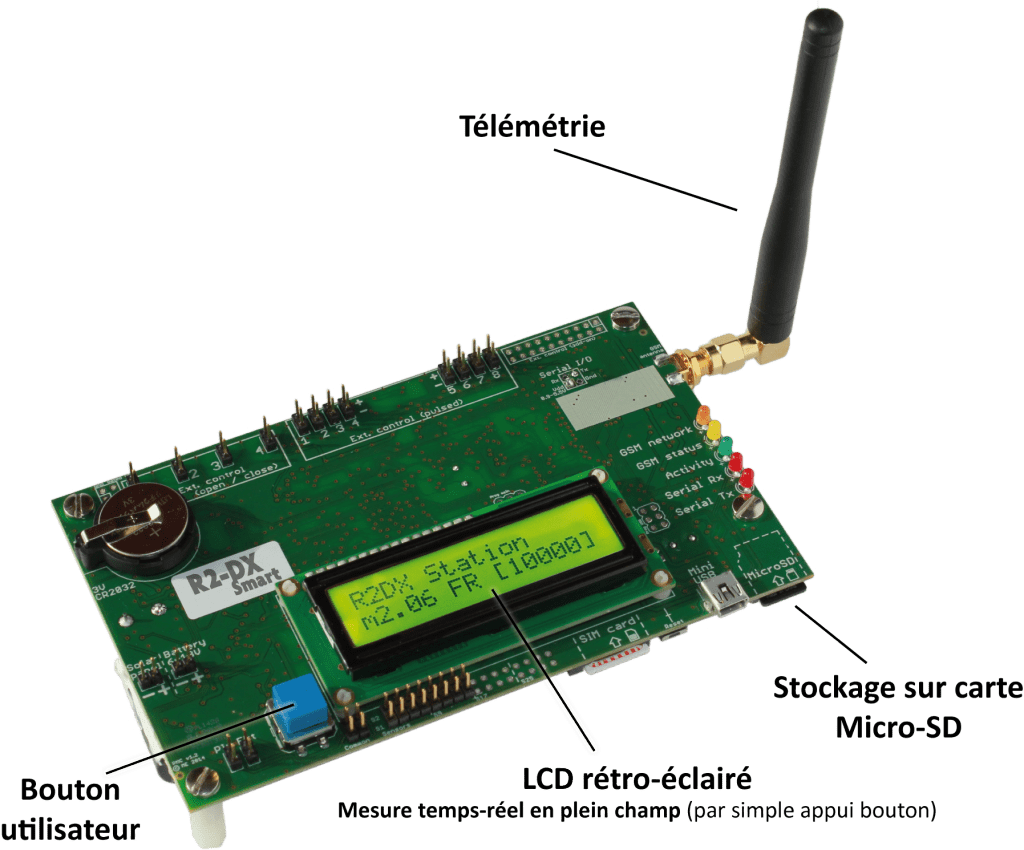

Le monitor R2-DX contient, dans son coffret étanche, l’électronique nécessaire à ses différentes missions :

  • relevé automatique de mesures tensiométriques, à intervalle adapté au besoin agronomique (réglable à 2h, 4h, 6h… par exemple)
  • stockage interne des données (sur carte micro SD)
  • transmission quotidienne des lignes de données (réglable en fonction des besoins à 4 , 6 lignes… par exemple)
  • Affichage et contrôle manuel au champ (bouton, écran LCD, LEDs)

La batterie interne bien chargée assure une autonomie de 12 à 16 mois, avec la possibilité d’un panneau solaire de 10W pour une autonomie complète.

La solution rustique GSM choisie assure une communication efficiente, même en zone très reculée, utilisant une carte SIM «mini» pré-payée, peu coûteuse.
Le monitor R2-DX affiche la qualité du réseau téléphonique en temps réél, ce qui permet d’optimiser son installation au champ, dans les zones à très faible signal.

Le Monitor R2-DX est entièrement paramétrable à distance par requête SMS.

La connectivité a été pensée pour une installation/désinstallation facile : connecteur rapide sur le pack de sonde, presse-étoupe pour le pluviomètre ou le compteur d’eau, antenne en position basse plus sûre.

Le monitor R2-DX accepte 8 à 32 capteurs, ainsi que la connexion de 2 pluviomètres/compteur d’eau.

Le graphique en ligne facilite beaucoup le pilotage de l’irrigation. C’est la forme la plus efficace pour visualiser la situation, anticiper et prendre des décisions.

Réception des données  brutes, si nécessaire : plusieurs solutions sont possibles pour recevoir les données, selon les besoins de l’utilisateur.

Les mesures, stockées en fichier au format .csv, peuvent être récupérées directement :
– sur la carte micro SD, où elles sont enregistrées. Il suffit de prendre la carte et la lire sur son ordinateur (via un adaptateur USB, s’il ne possède pas déjà le lecteur adapté).
– via e-mail (ou, à partir d’un certain nombre de stations, via ftp). Les données transmises quotidiennement via GSM sont automatiquement routées.

On peut définir des alertes (seuils tensiométriques, batterie faible, déconnexion câbles, etc…) et des comptes rendus. Elles peuvent être transmises :
– via SMS, sur un numéro de téléphone portable à déterminer.
– par e-mail.

Nos solutions Monitor

Monitor R2-DM R2-DL R2-DX R2-DX Smart
Description rapide Boîtier mesure Data logger Télémétrie GSM Télémétrie
Contrôleur irrigation
Fonction Mesure manuelle enregistrable Enregistrement automatique Enregistrement et transmission automatique Enregistrement, transmission et contrôle d’irrigation automatique
Prix HT 280 € 390 € 750 € 1200 €
Mesures capteurs
(WATERMARK, température…)
max 32 sondes max 32 entrées max 32 entrées max 32 entrées
Pluviomètre / compteur d’eau   2 max 2 max 2 max
Consommation réduite
Afficheur LCD
(mesures + stats + état)
Enregistrement automatique
Sauvegarde sur microSD
Interface miniUSB
(configuration / accès mesures)
Interface UART
(interface autres équipements)

 Source / Tension 6 piles AA 1,5 V (9 V) 6 piles AA 1,5 V (9 V) Batterie 12 V – 5 Ah Batterie 12 V- 5 Ah
Tension coupure 5 V 5 V 11 V 11 V
Autonomie 16 mois 16 mois
Après 24h de recharge     16 mois 16 mois
Autonomie sur panneau solaire 72 mois 72 mois
Transmissions GSM
Contrôle à distance GSM
Site Web dédié
(historique, grapheur, réglages…)
Envoi des données sur site Manuel Manuel Automatique Automatique
Graphique automatique en ligne. Seuils de déclenchement d’irrigation
Échographie du bulbe
Goutte-à-goutte

Service technique
Boîte de dialogue en ligne
Programmateur d’irrigation
Interrupteurs 24V AC  vannes / pompe        4 sorties
Contrôle vanne Latch solénoïde       8 sorties
Contrôle automatique irrigation
Rapport d’irrigation
Planning irrigation hebdomadaire

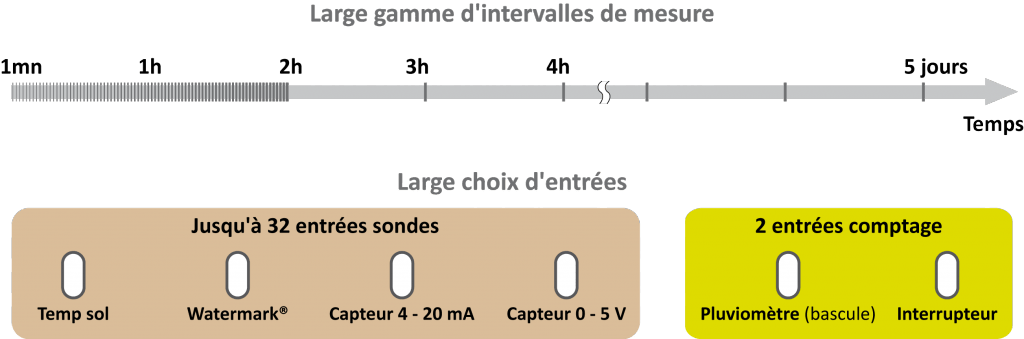

  Jusqu'à 32 entrées et une large gamme d'intervalles de mesure
R2DX

Télémétrie – émission/réception

Rapport régulier (fréquence réglable : plusieurs fois par jour, quotidien…)

Service Web dédié avec tracé de graphiques clairs, possibilité de commentaires et boîte de dialogue entre technicien et irriguant. Également tous renseignements de gestion du système.

Alerte si un seuil de médiane est atteint.

Tous les paramètres réglables par requête SMS

Fonction diagnostic pour l’installateur

Tracé tensiométrie du sol

Système haute sensitivité : la meilleure performance en agriculture – habituellement sous le feuillage, 40cm au dessus du sol, parfois dans des zones de faible signal, ou même installé sous terre, dans le cadre urbain.

Économique avec des cartes SIM prépayées (vendues en supermarché ou sur internet). Très pratique pour les “distributeurs”, “conseillers” ou “utilisateurs”.

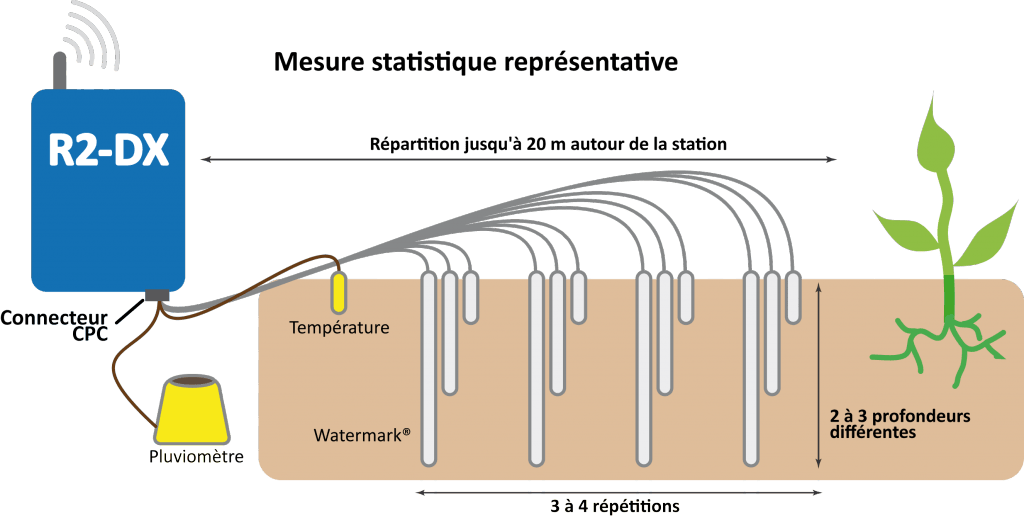

Une méthode de mesure éprouvée

Mesure statistique

Respect des règles agronomiques, grâce à un équipement représentatif au champ, avec un nombre adéquat de sondes, utilisé avec succès durant 3 décennies en France. Un champ ou groupe de champs est défini comme une entité «plante/sol/irrigation».

Le Monitor accepte 8 à 32 sondes, pour couvrir tous les besoins des agriculteurs, techniciens, chercheurs. Le système est conçu pour respecter les règles agronomiques en matière de mesure, pour offrir des conseils solides et permettre le contrôle précis et performant de l’irrigation.

Exemples de configurations

• 6 sondes Watermark

(3 paires × 2 profondeurs) + 1 sonde Température sol + 1 sonde de température Air + 1 pluviomètre ou compteur.

Utilisé sur des systèmes radiculaires de 15 à 60 cm, avec des arroseurs classiques, pivot, microjet, canon, irrigation à la raie et goutte à goutte – hors contrôle d’électro-vanne.

• 8 sondes Watermark(4 bulbes différents équipés × 2 profondeurs) + 1 Temp Sol + Temp Air + 1 pluviomètre + compteur (pluie et volume apporté). Vérifie 4 bulbes quand le contrôle de vanne est effectué. • 9 sondes Watermark

(3 trio × 3 profondeurs) + 1 Temp Sol + Temp Air+ 1 pluviomètre. Arroseurs classiques, pivot, microjet, canon, irrigation à la raie, sur systèmes radiculaires de 30 à 120cm.

• Réseau sans filPlusieurs stations en version R2-XD, réparties sur une large surface.

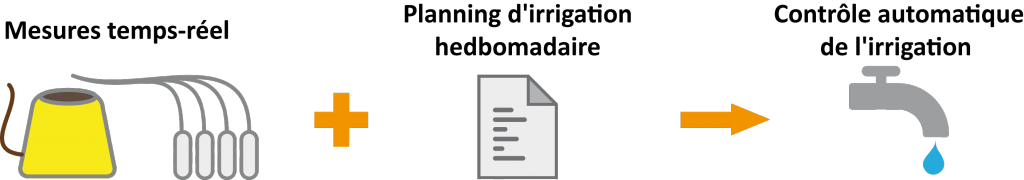

Contrôle Smart (R2-DX Smart uniquement)

Contrôle automatique de l'irrigation

La Smart suit un planning hebdomadaire d’ouverture de 1 à 8 vannes , lit les sondes à chaque intervalle et annule éventuellement les irrigations inutiles. Elle rend compte de tout cela en ligne en même temps, bien entendu.

La R2-DX-SMART assure la stabilité des bulbes d’irrigation en goutte à goutte dans le sol, alors que la consommation en eau varie en permanence en fonction du climat/sol/état de la culture.

Les irrigations sont planifiées sur la base d’un maximum pour un temps donné (par exemple en irrigation goutte à goutte : 3 fois par jour × 1.5 L). Seules les irrigations nécessaires sont effectuées.

Exemple : résultat dans le sol, mesuré en continu par R2-DX-Smart : stabilité des tensions montre que les bulbes goutte-à-goutte restent stables.

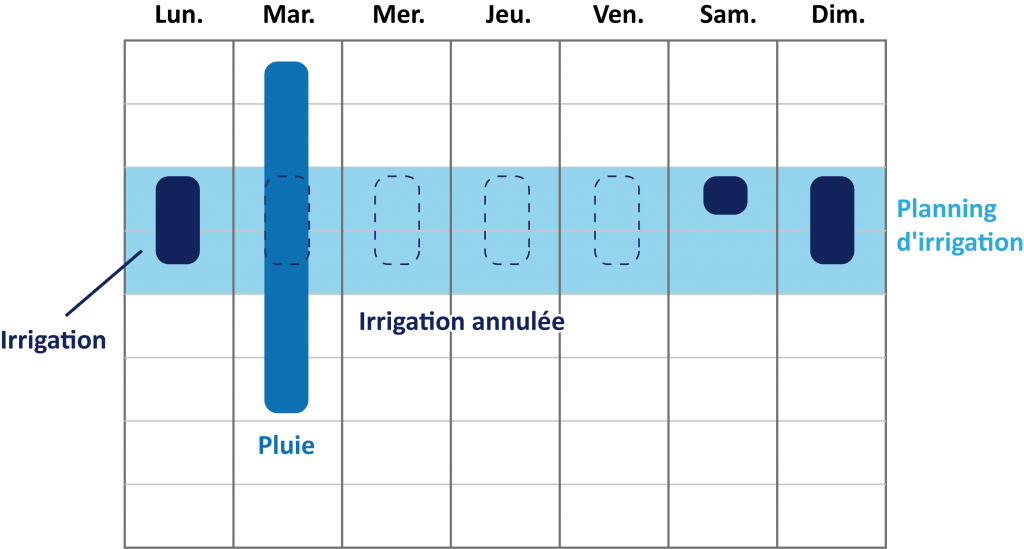

Exemple de planning d'irrigation

Le graphe des données récoltées peut être généré à partir du fichier .csv, ou consulté directement en ligne en temps réel, sur ordinateur ou sur téléphone portable.

Le Graphe

Le Graphe est l’outil idéal pour le suivi et la prise de décision.
Les courbes des données tensiométriques (qui peuvent être accompagnées des informations du pluviomètre et compteur), ainsi que les courbes donnant les seuils de décision (adaptées aux culture/sol/type d’irrigation) permettent de visualiser l’historique, d’apprécier la tendance et d’évaluer les actions à planifier.

Tout ce qui permet un pilotage serein de l’irrigation.

Les différents packs s’adaptent aux profondeurs d’enracinement. Les enracinements jusqu’à 60cm nécessitent un pack de base : 1 sonde de Température – Sol + 6 sondes Watermark + 1 sonde Température – Air.

Les enracinements jusqu’à 120 cm ou certaines configurations en goutte-à-goutte nécessitent 2 packs, soit 12 à 15 sondes Watermark.

La pluviométrie est enregistrée (avec différenciation automatique entre pluie et irrigation), ainsi que le volu-comptage du goutte-à goutte ou micro-jet.

Coûts et rentabilité

Le Monitor R2-DX coûte 750€ HT. Le pack de sondes de base coûte 300€ HT (1 sonde Température Sol + 6 sondes Watermark+ 1 sonde Température Air). La carte SIM prépayée coûte 50, 45 ou 40€ ht pour la saison.

La plateforme Web coûte 30€ ht par an.

Le pluviomètre enregistreur sur platine inox coûte 185€ ht. Pour les grandes cultures, on le monte sur une perche télescopique au prix de 38€ ht

N’hésitez pas à visiter la boutique en ligne pour établir un devis en ligne, avec notre aide.

La transmission automatique apporte un service fiable et de qualité. Les calculs d’amortissement montrent une rentabilité très rapide de cette solution, notamment au delà de 15 km de distance entre parcelles et l’exploitation.
